Μύλος με σχάρα εξοικονόμησης ενέργειας

Ο μύλος με σχάρες εξοικονόμησης ενέργειας παρέχεται από επαγγελματία κατασκευαστή--ΕΠΟΣ, προσφέροντας μια αξιόπιστη λύση υψηλής απόδοσης για την άλεση χονδροειδών μεταλλευμάτων. Ως κορυφαίο προϊόν εξαγωγής, αυτός ο μύλος με σφαιρίδια ενσωματώνει προηγμένη τεχνολογία, ενεργειακή απόδοση και στιβαρή κατασκευή για να καλύψει τις σύγχρονες απαιτήσεις επεξεργασίας ορυκτών.

Παράμετρος προϊόντος

Γιατί να επιλέξετε το Grate Ball Mill μας;

Εφαρμογές

· Χονδρική λείανση μεταλλεύματος σε χρυσό, χαλκό, σίδηρο και άλλες εργασίες εξόρυξης μη σιδηρούχων και σιδηρούχων.

· Κατάλληλο για εγκαταστάσεις επεξεργασίας ορυκτών μεγάλης κλίμακας που απαιτούν υψηλή απόδοση και σταθερό μέγεθος σωματιδίων.

· Χρησιμοποιείται τόσο σε υγρή όσο και σε στεγνή διαδικασία λείανσης για βελτιωμένη ευελιξία και απόδοση.

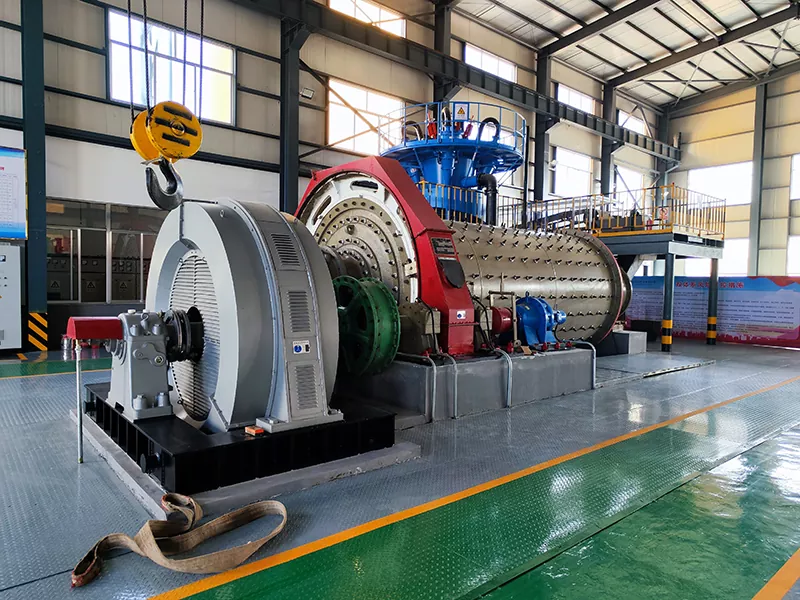

Πώς λειτουργεί το Grate Ball Mill

Το EPIC Grate Ball Mill περιστρέφεται αργά μέσω μιας συσκευής μετάδοσης. Το υλικό τροφοδοτείται από το άκρο τροφοδοσίας του κυλίνδρου. Στο εσωτερικό, οι ατσάλινες μπάλες προσκρούουν στο υλικό και βοηθούν στην αυτοτριβή. Η συνεχής τροφοδοσία οδηγεί το υλικό προς το άκρο εκκένωσης. Μια πλάκα πλέγματος αναγκάζει το μετάλλευμα έξω, ενώ εμποδίζει την εκφόρτιση των χαλύβδινων σφαιρών, εξασφαλίζοντας ελάχιστο υπερβολικό άλεσμα. Τα ρουλεμάν κύλισης και στα δύο άκρα αντικαθιστούν τα ρουλεμάν ολίσθησης, μειώνοντας σημαντικά την κατανάλωση ενέργειας.

Βασικά χαρακτηριστικά στη λειτουργία:

1. Η αυλακωτή δακτυλιοειδής επένδυση μεγιστοποιεί την επιφάνεια επαφής με σφαίρα μετάλλευμα, βελτιώνοντας την απόδοση λείανσης.

2. Τα μεγάλα σφαιρικά ρουλεμάν διπλής σειράς μειώνουν την αντίσταση εκκίνησης και την τριβή.

3. Η λίπανση με ομίχλη λαδιού εξασφαλίζει συνεχή και αξιόπιστη λειτουργία των γραναζιών.

4. Σχεδιασμένο για μεγάλη παραγωγική ικανότητα, έως 160 τόνους/ώρα.

5. Εύκαμπτη εγκατάσταση: μικρές μονάδες (διάμετρος <2,1 m) υιοθετούν ένα ενσωματωμένο πλαίσιο για βολική αστική κατασκευή.

Πλεονεκτήματα εξοικονόμησης ενέργειας

· Βελτιστοποιημένο αποτέλεσμα λείανσης:

Οι κυματοειδείς επενδύσεις ανυψώνουν το υλικό, ενισχύοντας το τρίψιμο ενώ μειώνουν την ενέργεια.

· Χαμηλότερο λειτουργικό κόστος:

Τα ρουλεμάν κύλισης του Energy Saving Grate Ball Mill μειώνουν την τριβή, εξοικονομώντας 20-30% ενέργεια.

· Υψηλότερη παραγωγικότητα:

Οι μεγάλες θύρες εκκένωσης και η ελεγχόμενη υπερβολική λείανση βελτιώνουν την απόδοση.

· Φιλικό προς τη συντήρηση:

Η λίπανση με ομίχλη λαδιού και τα αρθρωτά εξαρτήματα απλοποιούν τη συντήρηση.

Σύγκριση με εναλλακτικές λύσεις αγοράς

· Ο σχεδιασμός εξοικονόμησης ενέργειας της EPIC υπερτερεί των παραδοσιακών σφαιρόμυλων υπερχείλισης ελαχιστοποιώντας την υπερβολική λείανση.

· Οι παγκόσμιες εξαγωγές καταδεικνύουν την προσαρμοστικότητα και την απόδοση του προϊόντος σε διάφορους τύπους ορυκτών.

· Οι προσαρμόσιμες επιλογές για συγκεκριμένες ανάγκες έργου επιτρέπουν τον ακριβή έλεγχο του μεγέθους των σωματιδίων και της απόδοσης λείανσης.

Υπόθεση έργου

Ένα εργοστάσιο επεξεργασίας ορυκτών στη Νοτιοανατολική Ασία χρειαζόταν μια αξιόπιστη λύση άλεσης για το χονδροειδές μετάλλευμα χρυσού. Ο υπάρχων μύλος υπερχείλισης άλεζε υπερβολικά το υλικό, προκαλώντας υψηλή κατανάλωση ενέργειας και ασυνεπές μέγεθος σωματιδίων. Επέλεξαν το Grate Ball Mill της EPIC για να το αντικαταστήσουν.

Επιτόπια επαλήθευση

Πριν από την αποστολή, η τεχνική ομάδα του πελάτη επισκέφτηκε το εργοστάσιο της EPIC στο Qingdao για να επιθεωρήσει το μύλο. Επικεντρώθηκαν σε τρία πράγματα: το σύστημα εκκένωσης της πλάκας σχάρας (για να επιβεβαιωθεί ότι αποτρέπει τη διαφυγή των χαλύβδινων σφαιρών ενώ επιτρέπει τη διέλευση χονδροειδούς μεταλλεύματος), την εγκατάσταση δακτυλιοειδούς επένδυσης με αυλακώσεις (για την επαλήθευση της επιφάνειας επαφής με το σφαιρίδιο) και το σύστημα λίπανσης ομίχλης λαδιού στο γρανάζι περιφέρειας και στα κύρια ρουλεμάν. Η ομάδα εξέτασε επίσης την ποιότητα συγκόλλησης στον κύλινδρο και την ανοχή συναρμολόγησης των μεγάλων σφαιρικών ρουλεμάν κυλίνδρων διπλής σειράς.

Αποτέλεσμα

Μετά την αποδοχή, ο μύλος απεστάλη και τέθηκε σε λειτουργία επί τόπου. Ο πελάτης ανέφερε σταθερή λειτουργία, σταθερό μέγεθος σωματιδίων εκκένωσης και μετρήσιμη μείωση στην κατανάλωση ενέργειας σε σύγκριση με τον προηγούμενο μύλο υπερχείλισης. Το έργο επιβεβαίωσε ότι για την άλεση χονδροειδούς μεταλλεύματος, ο σχεδιασμός εκκένωσης εσχάρας ελαχιστοποιεί την υπερβολική λείανση και βελτιώνει τη συνολική απόδοση του κυκλώματος.

Γιατί να επιλέξετε το ΕΠΟΣ

1. Εξειδικευμένος στον εξοπλισμό χονδρής λείανσης

ΕΠΟΣκατασκευάζει μύλους άλεσης από το 1988, με μια σειρά προϊόντων που καλύπτει σφαιρόμυλους με σχάρες, σφαιρόμυλους υπερχείλισης, αυτογενείς μύλους, ράβδους και αναδευόμενους μύλους. Για κυκλώματα χονδροειδούς λείανσης, η ομάδα μηχανικών μας κατανοεί πώς η μέθοδος εκκένωσης, το προφίλ επένδυσης και ο τύπος ρουλεμάν επηρεάζουν την κατανομή μεγέθους σωματιδίων και την κατανάλωση ενέργειας — και διαμορφώνουμε κάθε μύλο ανάλογα.

2. Τεχνολογία ρουλεμάν κυλίνδρων ενσωματωμένη

Ο μύλος με σχάρες εξοικονόμησης ενέργειας χρησιμοποιεί μεγάλα σφαιρικά ρουλεμάν διπλής σειράς αντί για συρόμενα ρουλεμάν. Αυτό το σχέδιο δεν είναι πρόσθετο. Είναι κατασκευασμένο στη δομή του μύλου από την αρχή, καλύπτοντας τη μηχανική κατεργασία έδρας ρουλεμάν, την ευθυγράμμιση του άξονα και τη διαδρομή λίπανσης. Το αποτέλεσμα είναι 20–30% χαμηλότερη κατανάλωση ενέργειας και ευκολότερη εκκίνηση.

3. Δακτυλιοειδής επένδυση με αυλακώσεις — Σχεδιάστηκε, χυτεύτηκε και τοποθετήθηκε από την ΕΠΟΣ

Η αυλακωτή δακτυλιοειδής επένδυση παράγεται σύμφωνα με τα σχέδια της EPIC και τοποθετείται στο εργαστήριό μας. Ελέγχουμε το προφίλ αυλάκωσης, τη σκληρότητα του υλικού και την ανοχή εφαρμογής, έτσι ώστε η επένδυση να παρέχει σταθερή επαφή με το σφαιρικό μεταλλεύμα και προβλέψιμη διάρκεια φθοράς. Ανταλλακτικά χιτώνια είναι επίσης διαθέσιμα για εξυπηρέτηση μετά την πώληση.

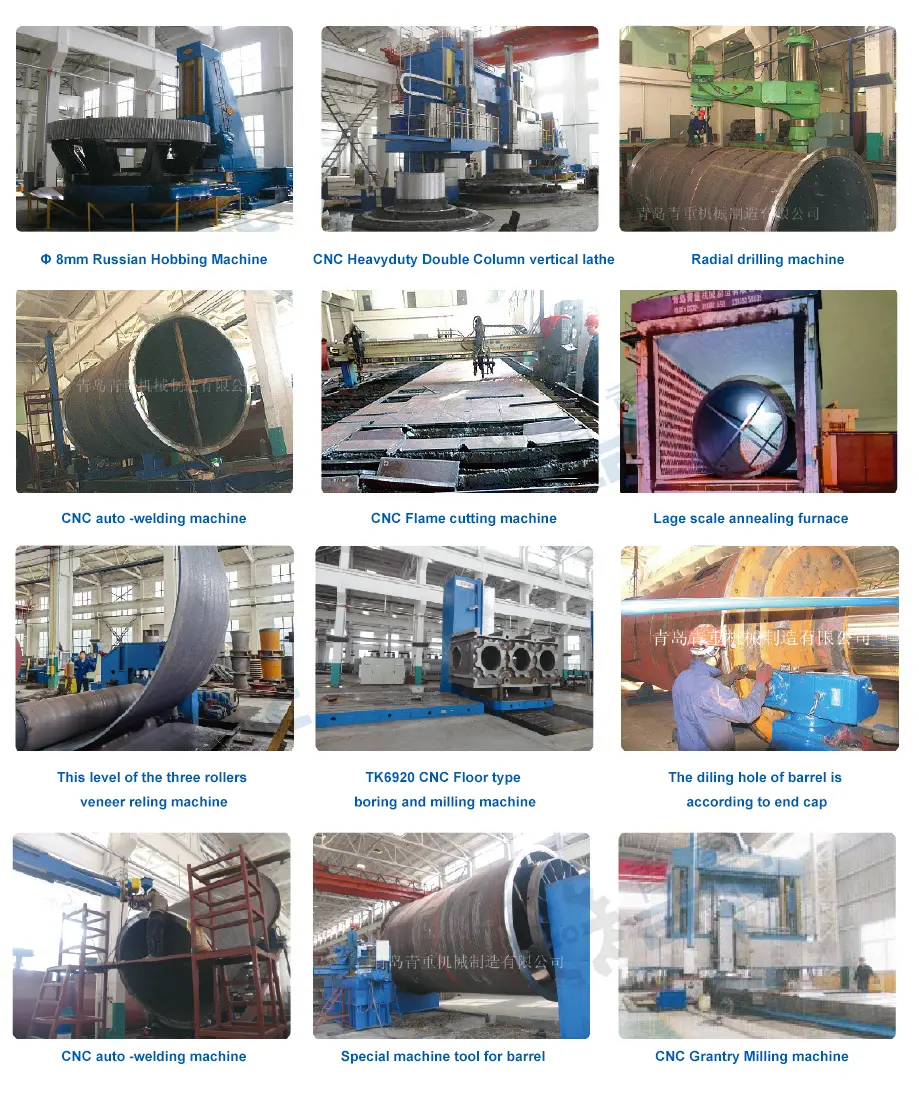

4. Παραγωγική ικανότητα πλήρους κλίμακας

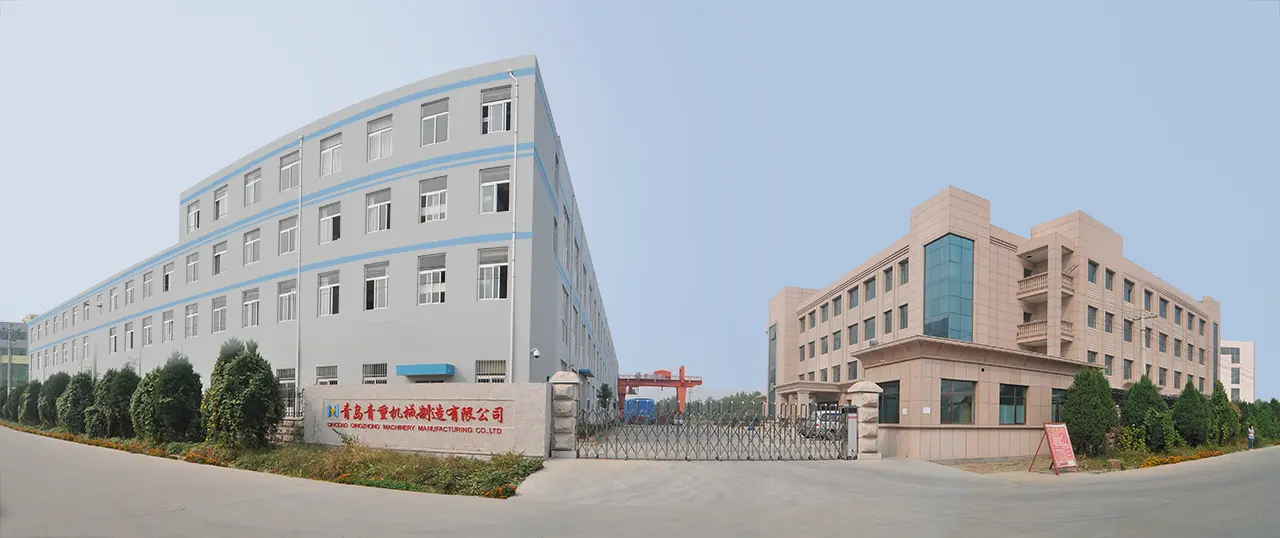

Η παραγωγική βάση Qingdao της EPIC καλύπτει τη χύτευση, τη μηχανική κατεργασία, τη συγκόλληση, τη συναρμολόγηση και τη δοκιμή. Οι σφαιρόμυλοι με σχάρα διαμέτρου κυλίνδρου έως 5,5 m και η ισχύς του κύριου κινητήρα 5.200 kW κατασκευάζονται εσωτερικά, με δεδομένα ικανότητας παραγωγής επαληθεύσιμα στο εργοστάσιο.

5. Εμπειρία έργου στο εξωτερικό

Οι μύλοι άλεσης της EPIC εξάγονται στη Νοτιοανατολική Ασία, τη Νότια Αμερική, την Αφρική, τη Μέση Ανατολή και την Κεντρική Ασία. Οι διεθνείς επιχειρηματικές και τεχνικές ομάδες μας υποστηρίζουν έργα στο εξωτερικό από την επιλογή μοντέλων, την προσαρμογή και τον έλεγχο του εργοστασίου μέχρι την καθοδήγηση εγκατάστασης και τη μακροπρόθεσμη συντήρηση.

6. Επιθεώρηση εργοστασίου Καλώς ήρθατε

Οι πελάτες στο εξωτερικό είναι ευπρόσδεκτοι να επισκεφθούν το εργοστάσιο της EPIC στο Qingdao για να επιθεωρήσουν το σύστημα εκκένωσης της πλάκας σχάρας, την αυλακωτή δακτυλιοειδή επένδυση, το σύστημα λίπανσης με ομίχλη λαδιού, τη συγκόλληση κυλίνδρων και τη συναρμολόγηση ρουλεμάν πριν από την αποστολή. Οι τεχνικές συζητήσεις καλύπτουν τον τύπο μεταλλεύματος, το μέγεθος τροφοδοσίας, το μέγεθος σωματιδίων στόχου, την απόδοση, την καθοδήγηση εγκατάστασης και τη μακροπρόθεσμη συντήρηση.

7. Προσαρμογή για κυκλώματα χονδροειδούς λείανσης

Κάθε έργο χονδροτριβής έχει διαφορετικά χαρακτηριστικά μεταλλεύματος, μέγεθος τροφοδοσίας και μέγεθος σωματιδίων στόχου. Η EPIC παρέχει εξατομικευμένες διαμορφώσεις που καλύπτουν το μέγεθος του κυλίνδρου, το προφίλ επένδυσης, τον τύπο ρουλεμάν, τη διαμόρφωση μονάδας δίσκου, το σύστημα ελέγχου και το σχεδιασμό της θύρας εκκένωσης, με βάση τις παραμέτρους του έργου σας.

8. Ανταλλακτικά και υποστήριξη μετά την πώληση

Η EPIC προμηθεύει επενδύσεις, πλάκες σχάρας, ρουλεμάν, γρανάζια και άλλα εξαρτήματα φθοράς για όλη τη διάρκεια ζωής του μύλου. Τα προσαρμοσμένα μοτίβα αρχειοθετούνται για αναπαραγγελίες. Οι μακροπρόθεσμοι πελάτες λαμβάνουν υπηρεσίες προτεραιότητας σε ανταλλακτικά και τεχνική υποστήριξη.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ ενός σφαιρόμυλου με σχάρα και ενός μύλου υπερχείλισης;

Ένας μύλος με σφαιρίδια με σχάρα εκκενώνει το υλικό μέσω μιας πλάκας σχάρας στο άκρο εκκένωσης, η οποία συγκρατεί τις χαλύβδινες σφαίρες ενώ αφήνει το χοντρό μετάλλευμα να περάσει. Ένας σφαιρόμυλος υπερχείλισης εκκενώνει την ιλύ μέσω ενός κοίλου άξονα, βασιζόμενος στο επίπεδο του πολτού. Οι μύλοι με σχάρα είναι καλύτεροι για χονδρό τρίψιμο και μειώνουν την υπερβολική άλεση. Οι μύλοι υπερχείλισης είναι καλύτεροι για λεπτή άλεση.

Ε2: Σε τι χρησιμεύει ο μύλος σφαιρών σχάρας;

Χρησιμοποιείται για την άλεση χονδροειδών μεταλλευμάτων σε εργοστάσια επεξεργασίας ορυκτών, ειδικά για χρυσό, χαλκό, σίδηρο και άλλα σιδηρούχα και μη σιδηρούχα μεταλλεύματα. Είναι κατάλληλο για εγκαταστάσεις μεγάλης κλίμακας που χρειάζονται υψηλή απόδοση (έως 160 t/h) και σταθερό μέγεθος σωματιδίων και λειτουργεί τόσο σε κυκλώματα υγρής όσο και σε ξηρή λείανση.

Ε3: Πώς η πλάκα σχάρας εμποδίζει την εκφόρτιση των χαλύβδινων σφαιρών;

Η πλάκα σχάρας έχει σχισμές μικρότερες από τις χαλύβδινες σφαίρες αλλά αρκετά μεγάλες για να περάσουν τα σωματίδια μεταλλεύματος. Καθώς ο μύλος περιστρέφεται, το μετάλλευμα ωθείται μέσα από τις σχισμές μέσω της συνεχούς τροφοδοσίας, ενώ οι χαλύβδινες μπάλες παραμένουν μέσα στον κύλινδρο για περαιτέρω άλεση. Αυτός ο σχεδιασμός ελαχιστοποιεί την υπερβολική λείανση και διατηρεί τα μέσα λείανσης στο μύλο.

Ε4: Ποιο είναι το εύρος χωρητικότητας του Grate Ball Mill της EPIC;

Το τυπικό μοντέλο υποστηρίζει έως και 160 t/h. Η EPIC προσφέρει επίσης μεγαλύτερα μοντέλα για εργοστάσια επεξεργασίας ορυκτών υψηλής απόδοσης. Για χωρητικότητα για συγκεκριμένο έργο, στείλτε μας τον τύπο μεταλλεύματος, το μέγεθος τροφοδοσίας, το μέγεθος σωματιδίων στόχου και την απαιτούμενη απόδοση και οι μηχανικοί μας θα προτείνουν το σωστό μοντέλο.

Ε5: Πόση ενέργεια μπορεί να εξοικονομήσει ο σχεδιασμός του ρουλεμάν κύλισης;

Αντικαθιστώντας τα συμβατικά ρουλεμάν ολίσθησης με μεγάλα σφαιρικά ρουλεμάν διπλής σειράς, ο μύλος μειώνει την αντίσταση εκκίνησης και την τριβή, μειώνοντας την κατανάλωση ενέργειας κατά 20-30%. Μειώνει επίσης τη ροπή εκκίνησης, πράγμα που σημαίνει πιο ομαλές εκκινήσεις και λιγότερη πίεση στον κινητήρα και το σύστημα μετάδοσης.

Ε6: Τι είναι μια αυλακωτή δακτυλιοειδής επένδυση και γιατί έχει σημασία;

Μια αυλακωτή δακτυλιοειδής επένδυση είναι μια κυματοειδές πλάκα επένδυσης τοποθετημένη μέσα στον κύλινδρο. Οι αυλακώσεις του αυξάνουν την επιφάνεια επαφής μεταξύ των μέσων άλεσης και του μεταλλεύματος και βελτιώνουν την ανύψωση του υλικού μέσα στο μύλο. Αυτό έχει ως αποτέλεσμα υψηλότερη απόδοση άλεσης, καλύτερο έλεγχο του μεγέθους των σωματιδίων και χαμηλότερη κατανάλωση ενέργειας ανά τόνο μεταλλεύματος.

Ε7: Ποια είναι η διαφορά μεταξύ του μύλου με σχάρες της EPIC και ενός συνηθισμένου σφαιρόμυλου;

Ο μύλος με σφαιρίδια σχάρας της EPIC χρησιμοποιεί ρουλεμάν κύλισης αντί για συρόμενα ρουλεμάν, αυλακωτή δακτυλιοειδή επένδυση αντί για επίπεδη επένδυση και σύστημα λίπανσης ομίχλης λαδιού αντί για χειροκίνητη λίπανση. Αυτές οι τρεις αλλαγές προσφέρουν 20–30% εξοικονόμηση ενέργειας, υψηλότερη απόδοση και χαμηλότερη συντήρηση σε σύγκριση με τους συνηθισμένους μύλους με σφαιρίδια.

Ε8: Μπορεί ο μύλος να προσαρμοστεί για έναν συγκεκριμένο τύπο μεταλλεύματος ή έργο;

Ναί. Η EPIC παρέχει εξατομικευμένες λύσεις με βάση τον τύπο μεταλλεύματος, το μέγεθος τροφοδοσίας, το μέγεθος σωματιδίων στόχου, την απόδοση, το υψόμετρο της τοποθεσίας, την παροχή ρεύματος και τις συνθήκες εγκατάστασης. Οι προσαρμοσμένες επιλογές περιλαμβάνουν το μέγεθος του κυλίνδρου, το προφίλ επένδυσης, τον τύπο ρουλεμάν, τη διαμόρφωση και το σύστημα ελέγχου της μονάδας, καθώς και καθοδήγηση επί τόπου εγκατάστασης και μακροπρόθεσμη υποστήριξη συντήρησης.

Ε9: Ποια είναι η απαίτηση εγκατάστασης για τον μύλο με σφαιρίδια σχάρας;

Για μονάδες με διάμετρο κυλίνδρου μικρότερη από 2,1 m, το EPIC χρησιμοποιεί ένα ενσωματωμένο σχέδιο πλαισίου που απλοποιεί την αστική κατασκευή και μειώνει τον χρόνο εγκατάστασης. Για μεγαλύτερες μονάδες, χρησιμοποιείται ξεχωριστή βάση. Η EPIC παρέχει σχέδια εγκατάστασης, επιτόπου καθοδήγηση και υποστήριξη ανάθεσης για έργα στο εξωτερικό.

Ε10: Ποιος είναι ο χρόνος παράδοσης και πώς μπορώ να λάβω μια προσφορά;

Ο τυπικός χρόνος παράδοσης είναι συνήθως 30–60 ημέρες ανάλογα με το μοντέλο και την ποσότητα παραγγελίας. Για να λάβετε μια προσφορά, στείλτε μας τον τύπο μεταλλεύματος, το μέγεθος τροφοδοσίας, το μέγεθος σωματιδίων στόχου, την απαιτούμενη χωρητικότητα (t/h), τις συνθήκες τοποθεσίας και την παροχή ρεύματος. Η ομάδα μηχανικών μας θα προτείνει το σωστό μοντέλο και θα παράσχει μια πλήρη προσφορά.

Ε11: Μπορούν οι πελάτες στο εξωτερικό να επιθεωρήσουν το μύλο πριν από την αποστολή;

Ναί. Η EPIC καλωσορίζει πελάτες στο εξωτερικό να επισκεφθούν τη βάση παραγωγής της στο Qingdao για επιτόπιο έλεγχο στο εργοστάσιο και αποδοχή εξοπλισμού πριν από την αποστολή. Οι πελάτες μπορούν να ελέγξουν το σύστημα εκκένωσης της πλάκας σχάρας, την αυλακωτή δακτυλιοειδή επένδυση, το σύστημα λίπανσης με ομίχλη λαδιού, τη συγκόλληση κυλίνδρων και τη διάταξη ρουλεμάν. Οι τεχνικές συζητήσεις καλύπτουν τον τύπο μεταλλεύματος, το μέγεθος τροφοδοσίας, το μέγεθος σωματιδίων στόχου, την απόδοση, την καθοδήγηση εγκατάστασης και τη μακροπρόθεσμη συντήρηση.

Ε12: Γιατί να επιλέξετε το Grate Ball Mill της EPIC έναντι άλλων προμηθευτών;

Η EPIC έχει δεκαετίες εξειδικευμένης μηχανικής στο σχεδιασμό μύλου λείανσης, χρησιμοποιεί ανθεκτικά υλικά και αυστηρό έλεγχο ποιότητας και παρέχει συμβουλές, καθοδήγηση εγκατάστασης και εξυπηρέτηση μετά την πώληση. Το Energy Saving Grate Ball Mill συνδυάζει τεχνολογία ρουλεμάν κύλισης, σχεδιασμό αυλακωτής δακτυλιοειδούς επένδυσης και λίπανση ομίχλης λαδιού για εξοικονόμηση ενέργειας 20–30%, χωρητικότητα έως 160 t/h και αξιόπιστη μακροπρόθεσμη απόδοση για χονδροειδή λείανση μεταλλεύματος.

Περίληψη Οφέλη

· Λείανση υψηλής απόδοσης με μειωμένη κατανάλωση ενέργειας.

· Στιβαρή, ανθεκτική σχεδίαση για μακροχρόνια λειτουργία.

· Εύκολη συντήρηση και αξιόπιστο σύστημα λίπανσης.

· Ευέλικτες επιλογές μεγέθους για την κάλυψη λειτουργικών απαιτήσεων.

· Ιδανική επιλογή για παγκόσμιους αγοραστές που αναζητούν οικονομικά αποδοτικό, υψηλής ποιότητας εξοπλισμό επεξεργασίας ορυκτών.

Το EPIC Grate Ball Mill αντιπροσωπεύει το αποκορύφωμα της προηγμένης τεχνολογίας λείανσης, της ανώτερης μηχανικής και της παγκόσμιας εξειδίκευσης στις εξαγωγές. Είτε πρόκειται για αναβάθμιση υφιστάμενων εγκαταστάσεων είτε για την κατασκευή νέων γραμμών επεξεργασίας ορυκτών, αυτός ο μύλος με σφαιρίδια εξασφαλίζει μέγιστη απόδοση, ενεργειακή απόδοση και μακροπρόθεσμη λειτουργική αξιοπιστία.Καλώς ήρθατε να επικοινωνήσετε μαζί μας!
